Paslanmaz Vakum Kırıcı Nedir?
Vakum kırıcı, tesisat sisteminde vakum oluşumunu önlemek için tasarlanmış bir cihazdır. Bunu, bir vakum olduğunda sisteme hava girmesine izin vererek, vakumu kırarak ve sistemin tamamen kapanmasını önleyerek yapar. Vakum kırıcılar, bir sistemdeki normal su akışının tersine dönmesi olan geri akışı önlemek için tesisat sistemlerinde yaygın olarak kullanılır.
İki ana tip vakum kırıcı vardır: atmosferik vakum kırıcılar ve basınçlı vakum kırıcılar. Atmosferik vakum kırıcılar tipik olarak bir hortum önlüğünün veya başka bir dış mekan musluğunun ucuna takılır ve su akışı kapatıldığında sisteme hava girmesine izin vererek vakumu kırarak geri akışı önleyecek şekilde tasarlanmıştır.
Basınçlı vakum kırıcılar ise su basıncı belli bir seviyenin altına düştüğünde sisteme hava girerek tekrar vakumu kırarak geri akışı önleyecek şekilde tasarlanmıştır.
Çalışma Prensibi
Yoğuşma buhar tesisatlarında istenmeyen bir durumdur. Yoğuşma; ortamdaki buhar yüksek basınçlarda hattın kesilmesiyle tesisatta oluşan soğuma ile meydana gelir. Yoğuşmayla birlikte suya dönüşen buhar ortamda hacim azalmasına neden olur ve ortamdaki basınç giderek azalır ve sistemde vakum oluşur.

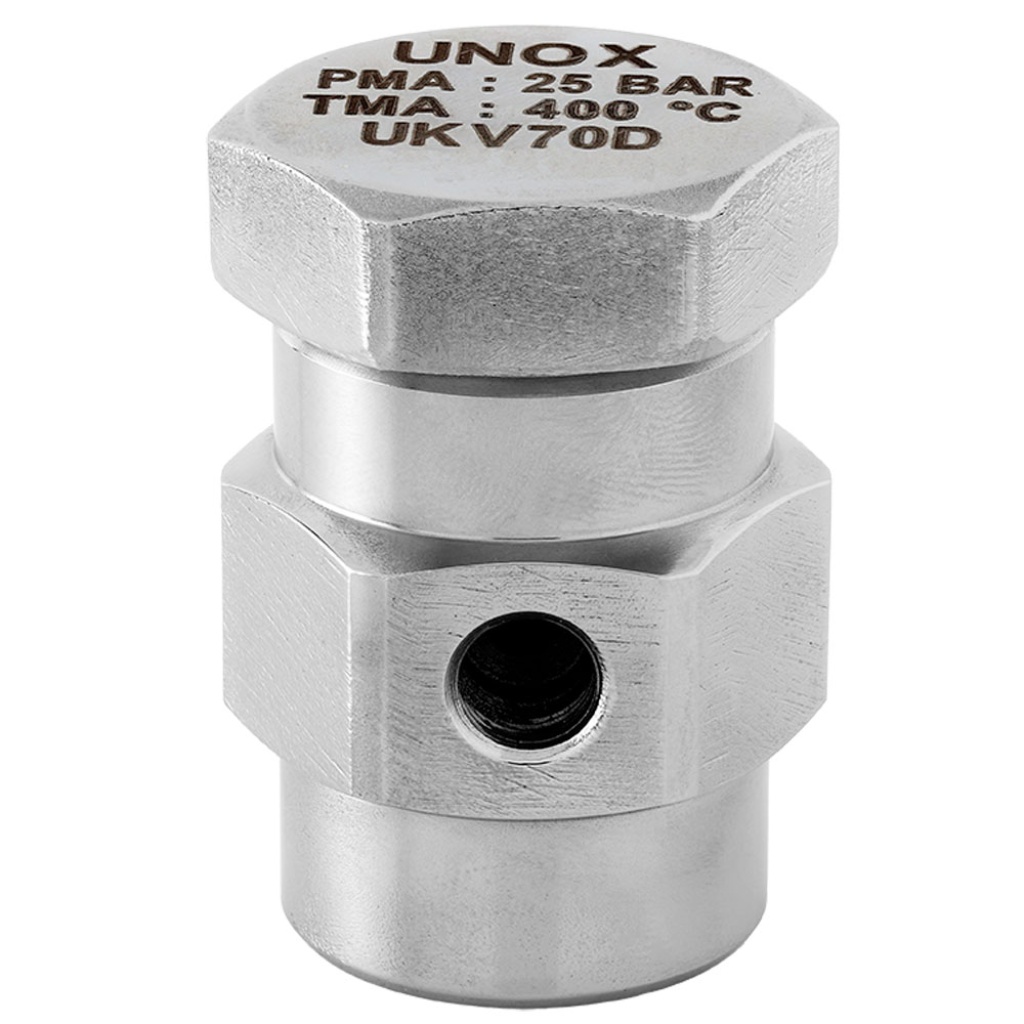

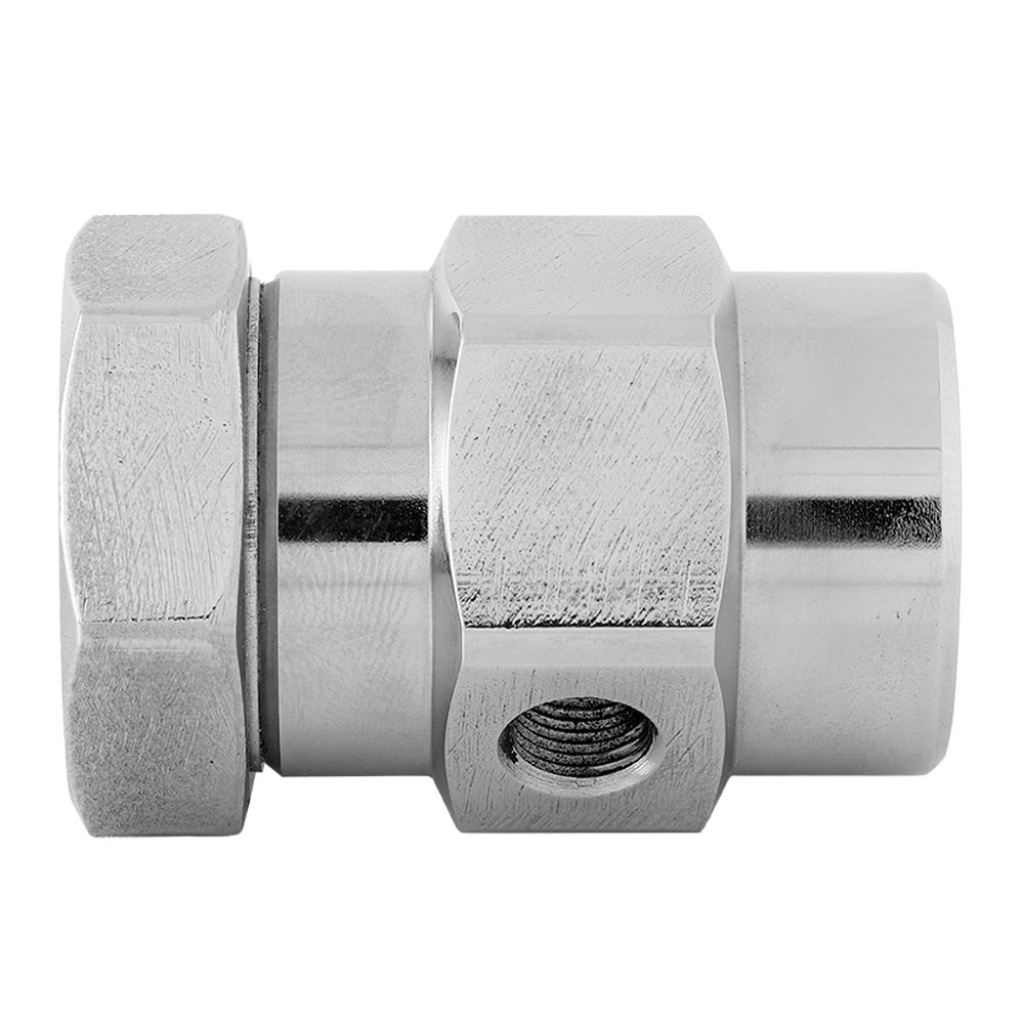

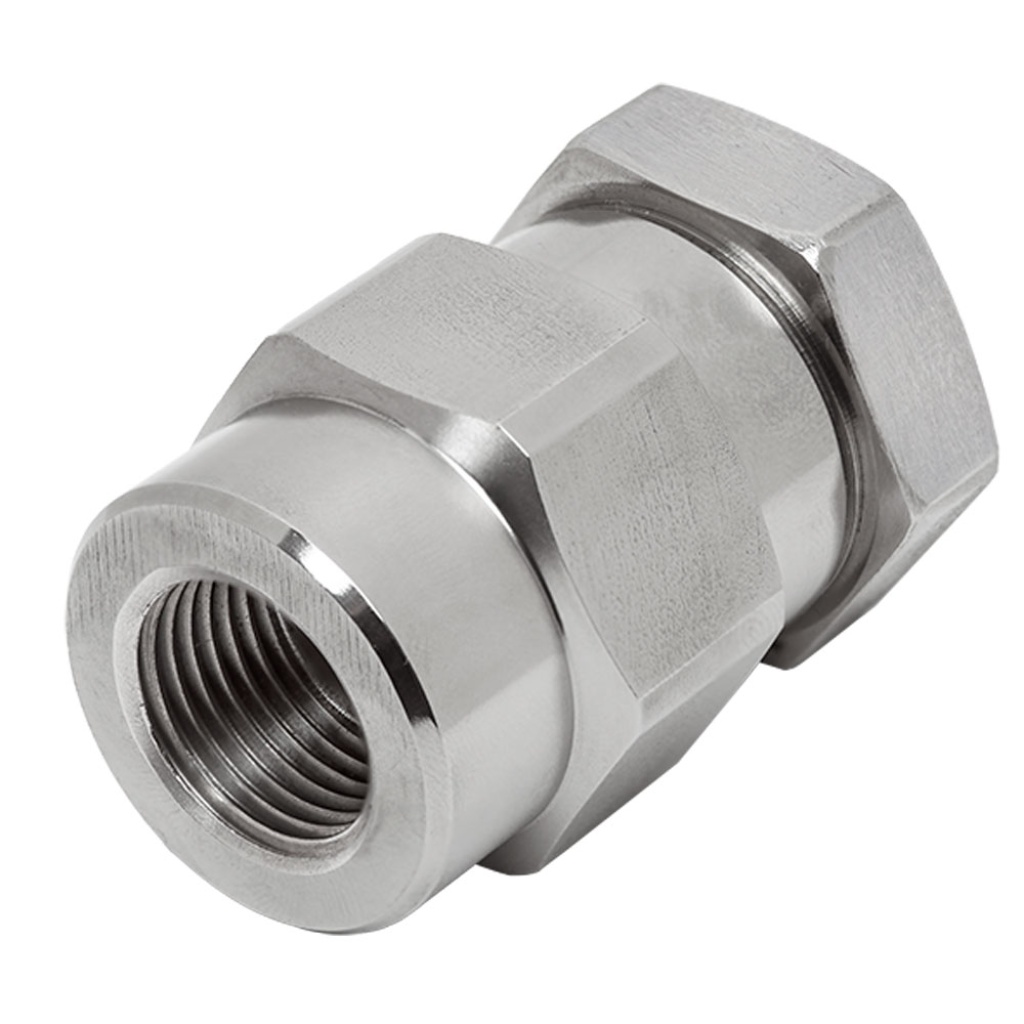

UNOX UKV-70DP Paslanmaz Vakum Kırıcı; ortamdaki basıncı dengelemek amacıyla tesisatın uygun konumlarına yerleştirilir. Prensip olarak buhar hatlarında çekvalf görevi üstlenir. Ortamdaki basınç düşerse içeriye hava alarak basıncı dengeler veya ortamdaki yüksek basınç oluşmaya başlayınca kapanarak basıncını dengede tutar.
Buhar geçen ve kondens oluşan hatlarda kullanılmak amacıyla dizayn edilmiş, küçük boyutlarda üretilmiş genel amaçlı ürünlerdir.
Konum olarak UKV-70DP Paslanmaz Vakum Kırıcı, sistem bağlantısı altta olacak şekilde dikey monte edilmelidir.
Ürün Özellikleri
- Model: UKV-70DP
- Ölçü: 1/2″
- Gövde: AISI304 Paslanmaz çelik
- İç Aksam: AISI304 Paslanmaz çelik
- Maks. Çalışma Basıncı: 25 BAR
- Maks. Çalışma Sıcaklığı: 400°C
- Min. ΔP Açma Basıncı: 0.17 bar
- Bağlantılar: Dişli
- Malzeme Ağırlığı: 380gr.
Uygulama Alanları
- Serpantin Sistemler
- Eşanjörler
- Buhar sistemlerinde hat sonları
- Buhar kollektörleri
