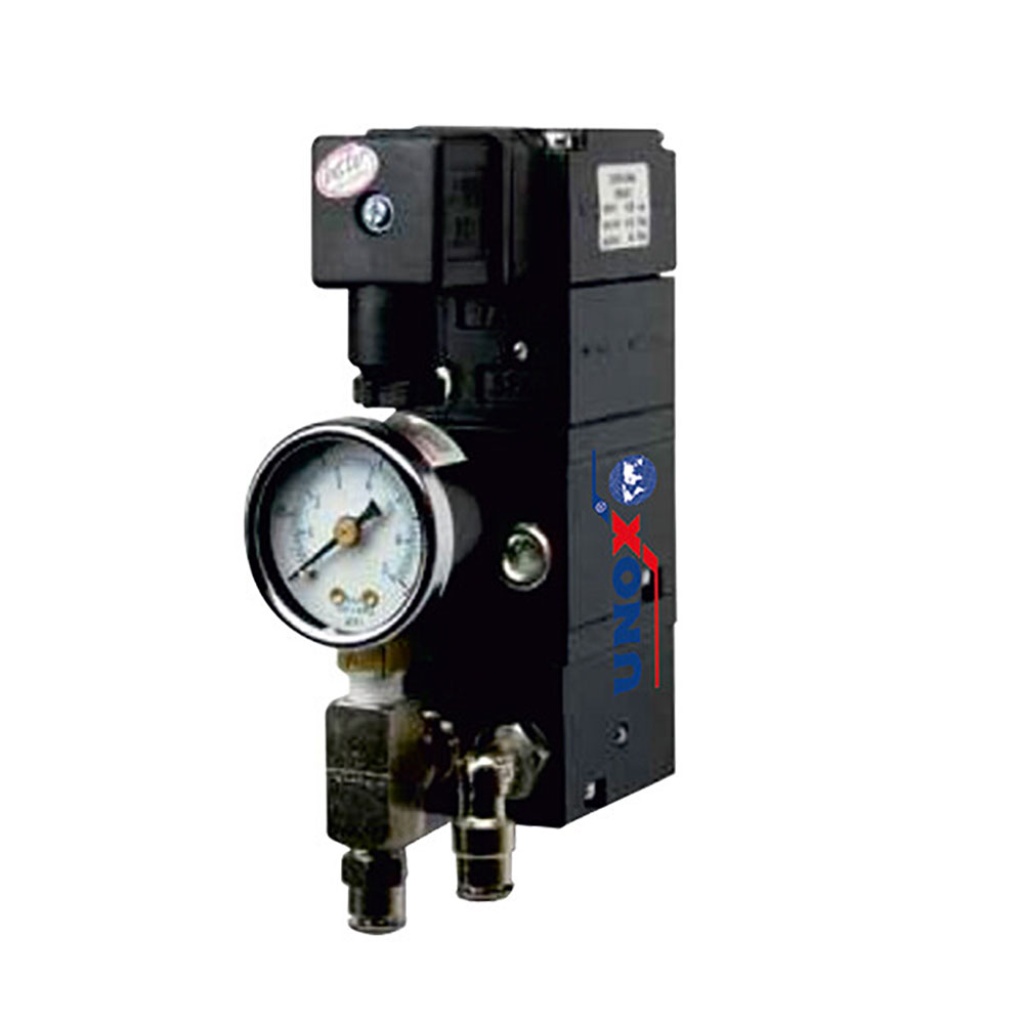

IP Konvertör Nedir?
IP Konvertör; endüstriyel kontrol sistemlerinde kullanılan bir akımdan basınca dönüştürücüdür. Mevcut bir analog sinyali (I) pnömatik bir çıkışa (P) çevirmek için uygulamalarda kullanılan küçük bir modül cihazıdır. Başka bir deyişle, bir DC (doğru akım) sinyalinden elektrik sinyallerini alır ve bu sinyalleri orantılı pnömatik basınca dönüştürür. I/P konvertörler, endüstriyel bir mekanizma içindeki valflere, sönümleyicilere, aktüatörlere veya frenlere ve kavramalara pnömatik basınç uygulamak için bir kontrolörden gelen elektrik sinyallerini dönüştürür.
IP konvertörün ayrıntılarına girmeden önce, tipik olarak bu dönüştürücülerin iki türü olduğunu, bir IP dönüştürücü ve bir EP dönüştürücünün bulunduğunu not etmek önemlidir. I/P konvertör en yaygın olarak 4-20mA sinyali alır ve bunu bir pnömatik çıkışa dönüştürür. Bir EP dönüştürücünün farkı, 0-10v sinyali alması ve bunu pnömatik çıkışa dönüştürmesidir. I/P konvertör akımla, EP dönüştürücü voltajla çalışır.
IP Konvertör Nasıl Çalışır?
- I/P Konvertörler, ayarlanabilir akış hacimleri ve kontrol işlevleri sağladıkları için oransal valflere benzer bir prensipte çalışırlar. Elektrik akımını pnömatik çıkışa dönüştürürken, I/P konvertörler ayrıca pnömatik çalışan bileşenleri kontrol etmek için harici bir güç kaynağına olan ihtiyacı ortadan kaldırır. Bunu yaparken, I/P dönüştürücüler makine verimliliğini ve kontrolünü artırır.
- I/P dönüştürücülerin işlevi, bir elektromanyetik kuvvet dengesi ilkesi kavramıyla, yani elektrik akımını kuvvete ve ardından basınca dönüştürme süreci ile ilgilidir. Basitçe, I/P dönüştürücülerin çalışması için, transdüserleri mekanik çalıştırmaya zorlayan akımı oluşturmak için elektromanyetik etkilerden yararlanılır. Bu eylem, elektrik akımını (tipik olarak 4 ila 20 mA) pnömatik basınç çıkışına (3 ila 15 psi) dönüştürür ve bu da kuvvet dengesi ilkesine göre bir valfin açılmasını veya kapanmasını orantılı olarak kontrol eder.
- I/P dönüştürücüler çalışırken, dönüştürücünün elektrik devresine alınan elektrik akımının hızına bağlı olarak aşağı yönde orantılı basınç akışı sağlarlar. Web gerilimi kontrol sistemlerinde, I/P dönüştürücüler, kontrolör ile pnömatik frenler ve debriyajlar arasında önemli bir bağlantı arayüzü görevi görür.
