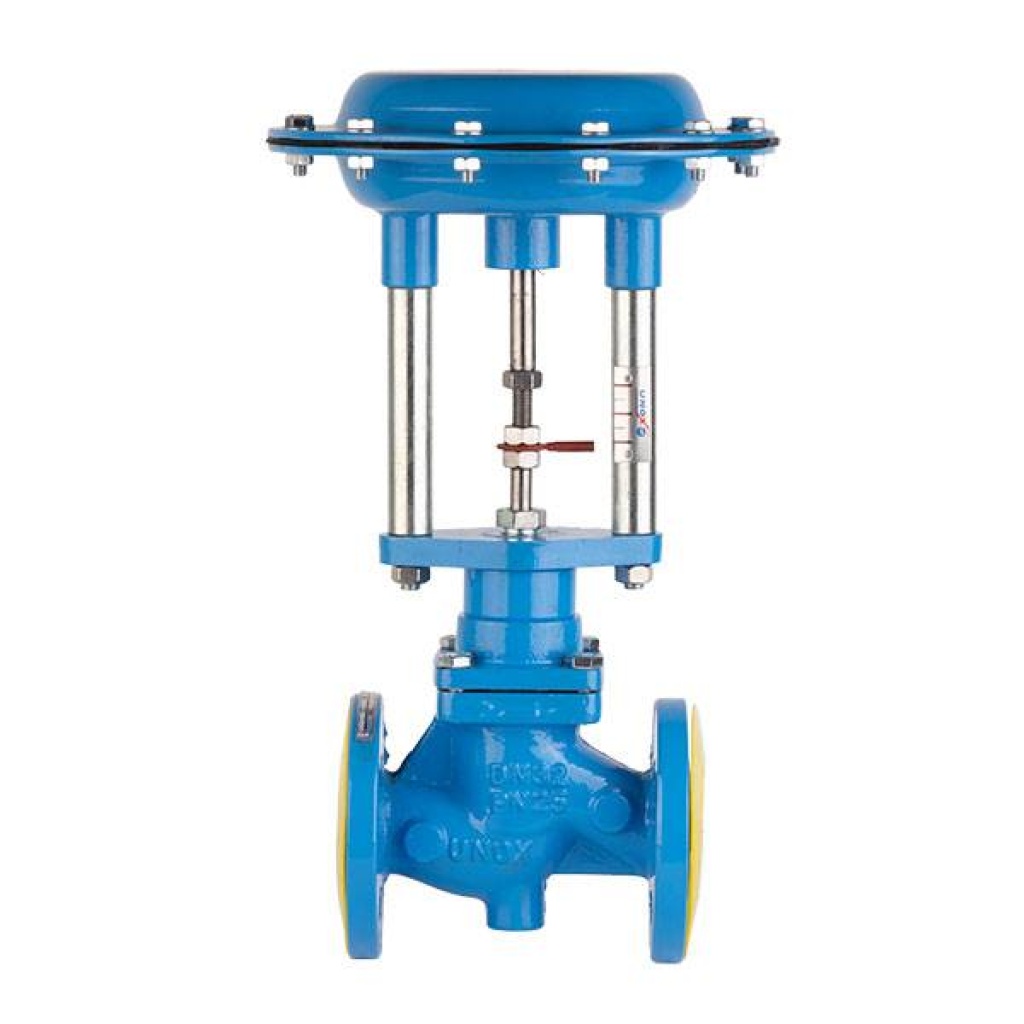

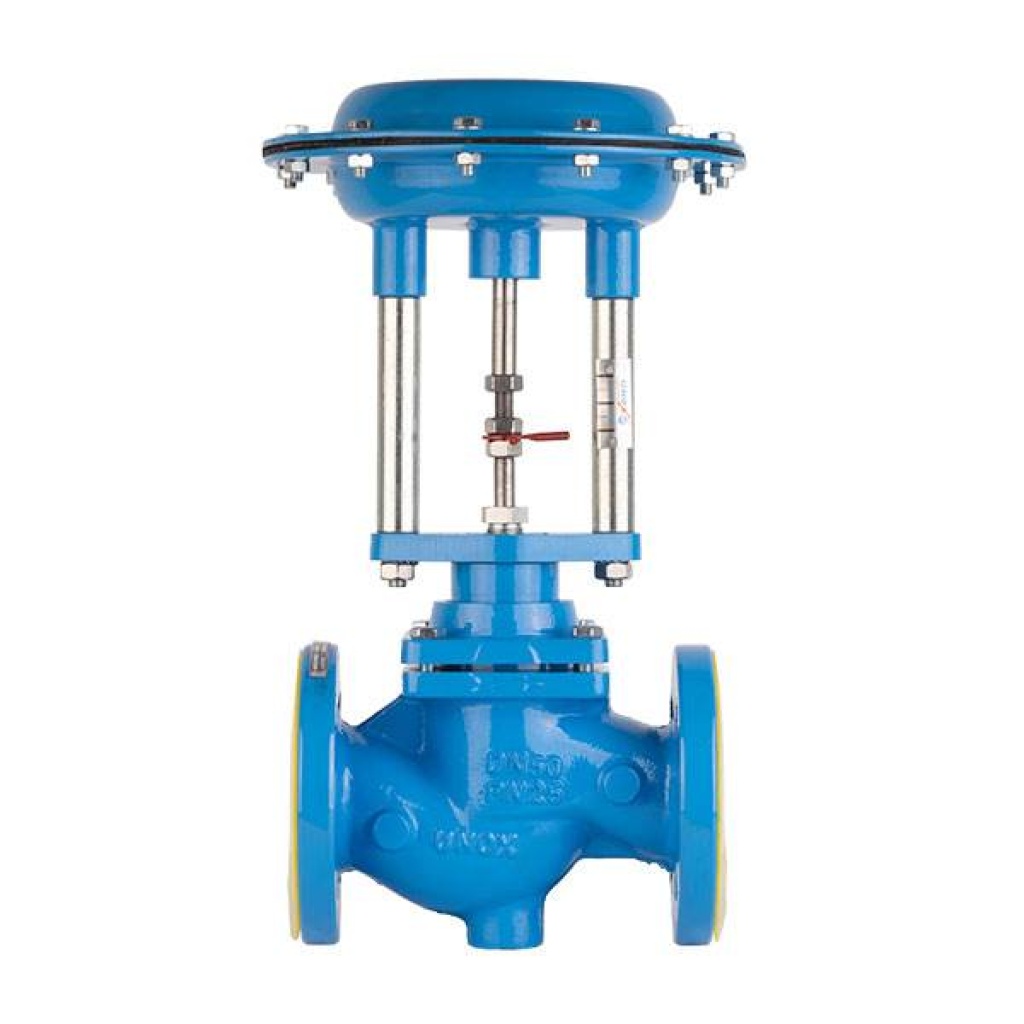

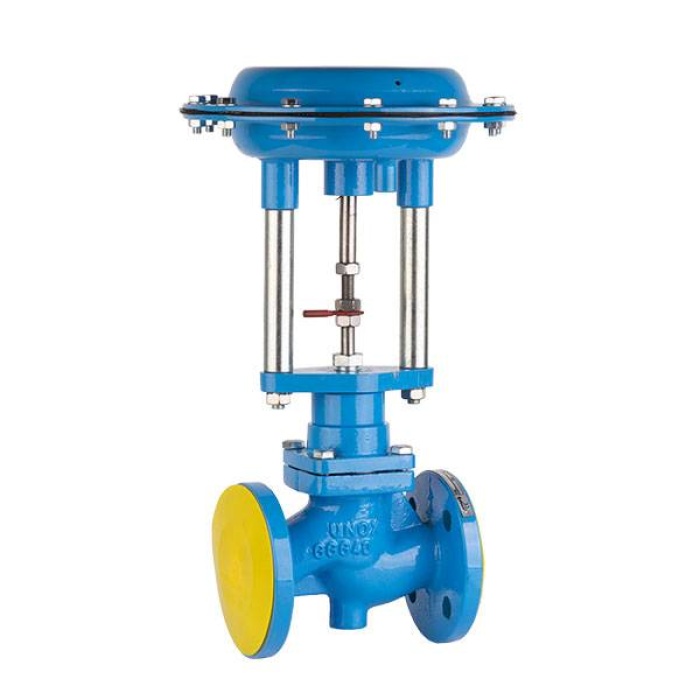

Çok Yaylı 2 Yollu Pnömatik Kontrol Vanası Nedir?
Çok yaylı pnömatik kontrol vanası, sıvının vanadan akışını düzenlemek için birden çok yay kullanan vana türüdür. Bu valfler, boru hatlarındaki su, buhar veya gazlar gibi sıvıların akışını kontrol etmek için proses kontrol uygulamalarında yaygın olarak kullanılır.
Valf, gövde, valf tapası ve bir dizi yaydan oluşur. Valf tapası, valf gövdesinden dışarı uzanan bir mile bağlıdır ve valfi çalıştırmak için kullanılır. Yaylar gövdenin etrafına yerleştirilmiştir ve valf tapasını belirli bir konumda tutan bir kuvvet uygulamak için kullanılır.
Valf tapasının konumu, valf tapası üzerindeki sıvının basıncı ve yayların kuvveti ile kontrol edilir. Akışkan basıncı yay kuvvetinden büyük olduğunda, valf tapası itilerek açılır ve akışkanın valf içinden akmasına izin verilir. Akışkan basıncı yay kuvvetinden düşük olduğunda, valf tapası itilerek kapatılır ve akışkanın valf içinden akışını engeller.
Çok Yaylı 2 Yollu Pnömatik Kontrol Vanası Nerelerde Kullanılır?
Çok yaylı kontrol vanaları, petrol ve gaz üretimi, kimyasal işleme, enerji üretimi ve su arıtma dahil olmak üzere çok çeşitli uygulamalarda kullanılmaktadır. Güvenilirlikleri ve sıvı akışının hassas kontrolü ile tanınırlar.
Yayların kuvveti, yay sabiti veya kullanılan yay sayısı değiştirilerek ayarlanabilir. Bu, vananın farklı akış hızları ve basınç aralıkları için ince ayarının yapılmasını sağlar.
On-Off Çalışma Prensibi Nedir?
On-Off çalışma prensibi, bir cihaz veya sistemin hiçbir ara durum olmaksızın tamamen açık veya tamamen kapalı olduğu bir kontrol sistemini ifade eder. Bu tip kontrol genellikle, belirli bir koşul veya girdiye dayalı olarak bir cihazı veya sistemi, açma veya kapatma ihtiyacının olduğu basit sistemlerde kullanılır.
On-Off çalışma prensibinin bir örneği, ısıtma veya soğutma sistemini kontrol eden bir termostattır. Termostat belirli bir sıcaklığa ayarlandığında, bu sıcaklığı korumak için gerektiğinde sistemi açar veya kapatır. Odadaki sıcaklık ayar noktasının altına düşerse ısıtma sistemi açılır, sıcaklık ayar noktasının üzerine çıkarsa ısıtma sistemi kapanır.
On-Off çalışma prensibi, uygulanması ve anlaşılması nispeten kolay olduğu için genellikle basit kontrol sistemlerinde kullanılır.
Temel (Standart) Özellikler
- Ürün: Çok Yaylı 2 Yollu Pnömatik Kontrol Vanası (metal körük ilaveli)
- Ölçüler: DN15 / DN20 / DN25 / DN32 / DN40 / DN50 / DN65 / DN80 / DN100 / DN125 / DN150
- Kullanım Alanı: Basınçlı Buhar ve Kızgın Yağ Hatları
- Bağlantı Normu: Flanş bağlantısı(DIN1092-2)
- Opsiyonel: Class IV ( Metal – Metale Sızdırmazlık )
- Fonksiyon: Dağıtıcı Karıştırıcı
- Basınç Sınıfı: PN16 – PN25
- Emniyet Konumu: Normalde Kapalı – Normalde Açık
- Sızdırmazlık Sınıfı: CLASS VI ( PTFE Soft Sızdırmazlık )
- Max. Çalışma Sıcaklığı: 220 °C
- Boyun Sızdırmazlığı: V – Paket PTFE – Grafit
- Karakteristik: On – Off
Malzeme Özellikleri
- Gövde: GGG – 40.3 Sfero Döküm
- Kapak: GGG – 40.3 Sfero Döküm
- Boyun Bağlantı Parçası: ST44- 3 (S275J0)
- Seat: 1.4571 Paslanmaz Çelik (AISI316)
Aksesuarlar
Limit Switch Box ilavesi için sorunuz..
El kumandası için sorunuz..
DN100, DN125, DN150 Gövde Malzemesi PN16 Pik Dökümdür..
