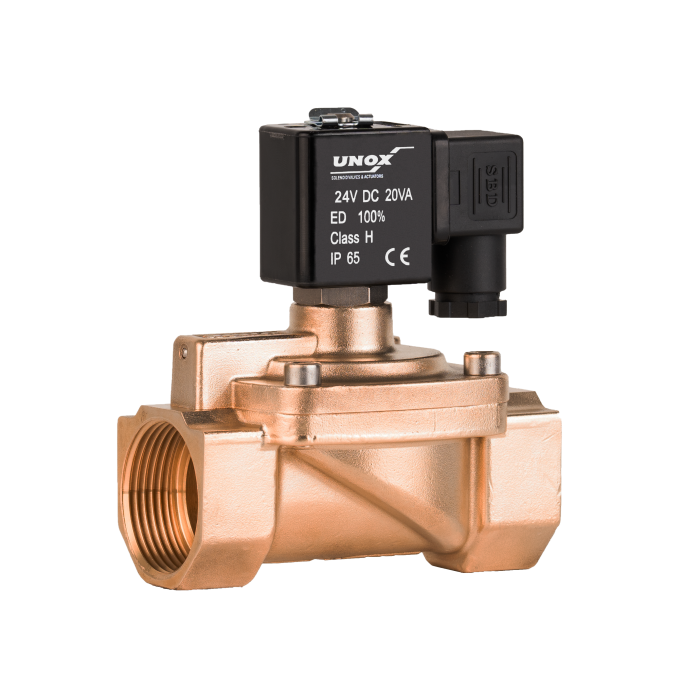

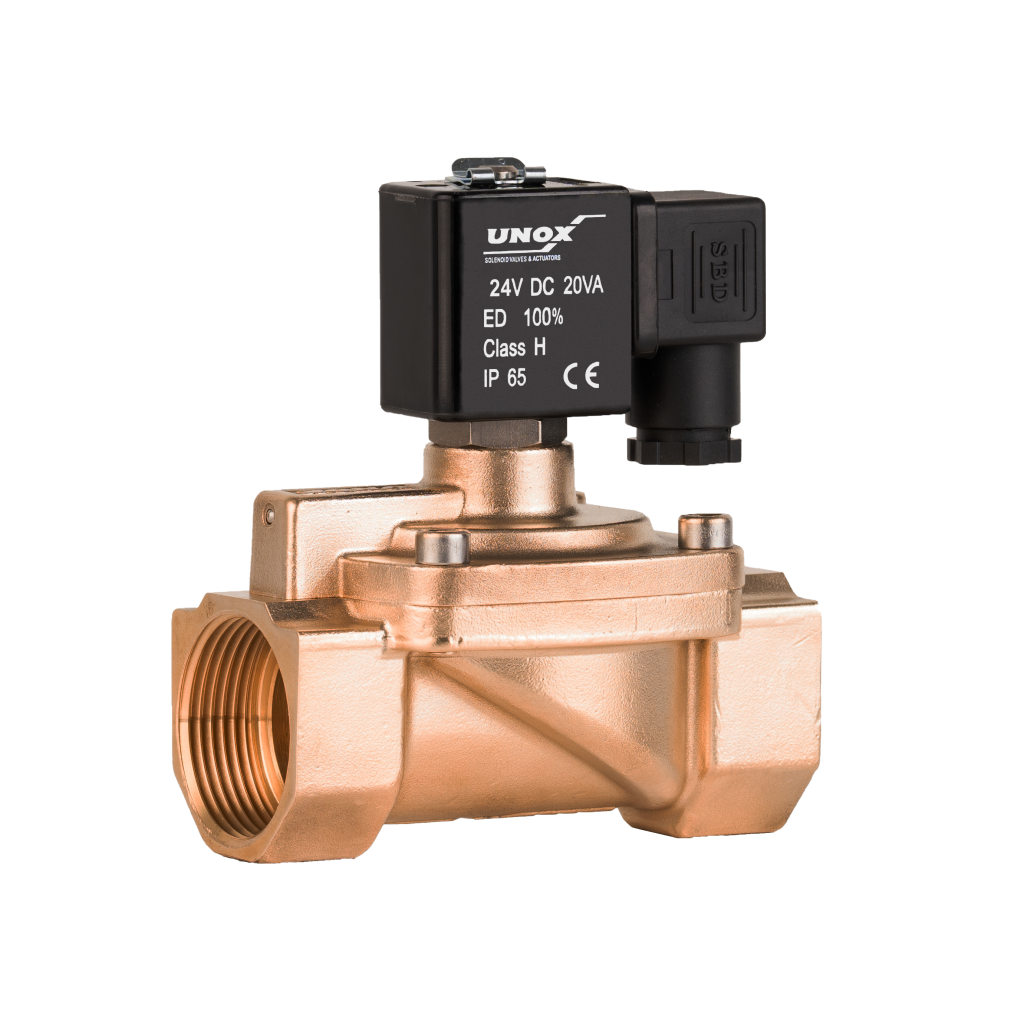

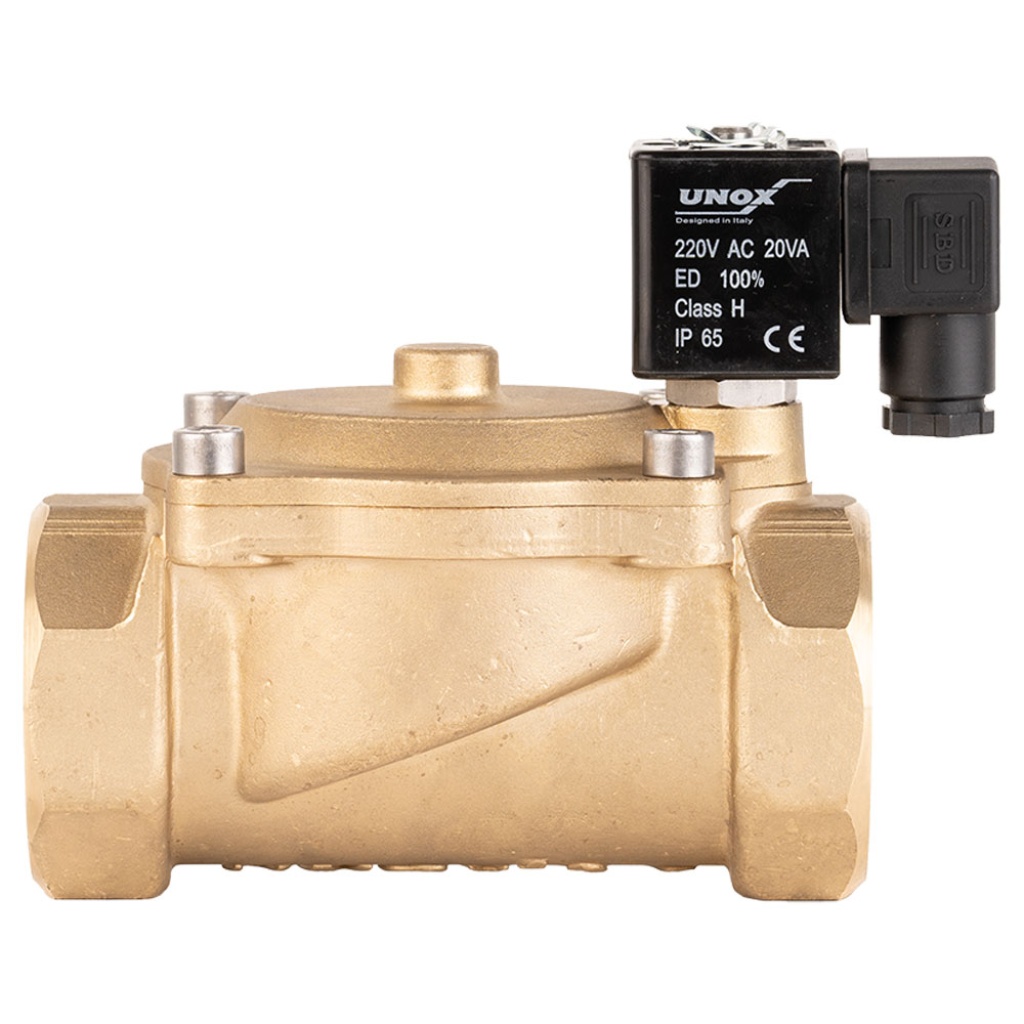

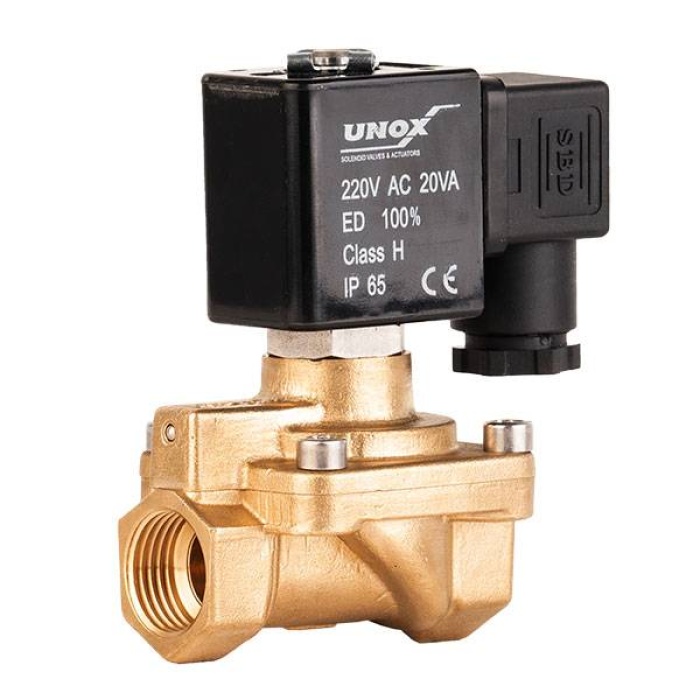

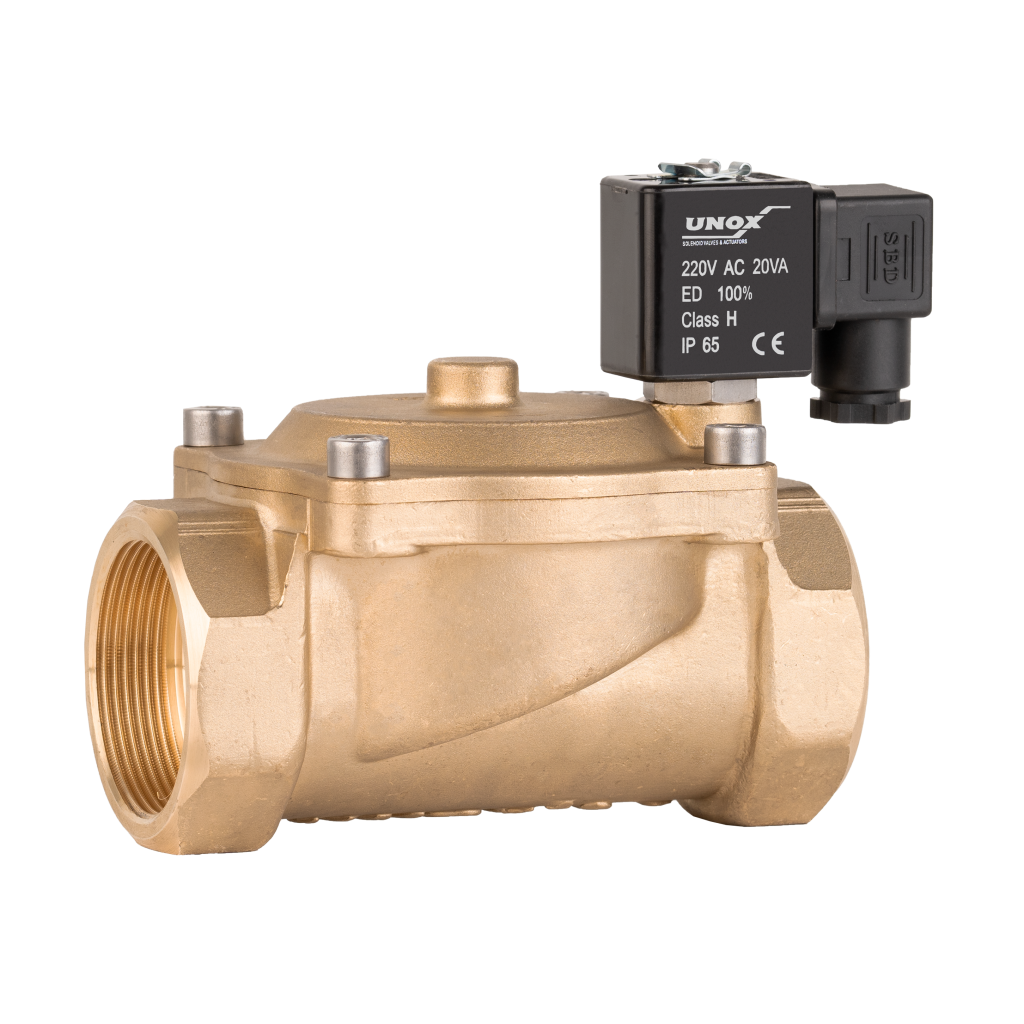

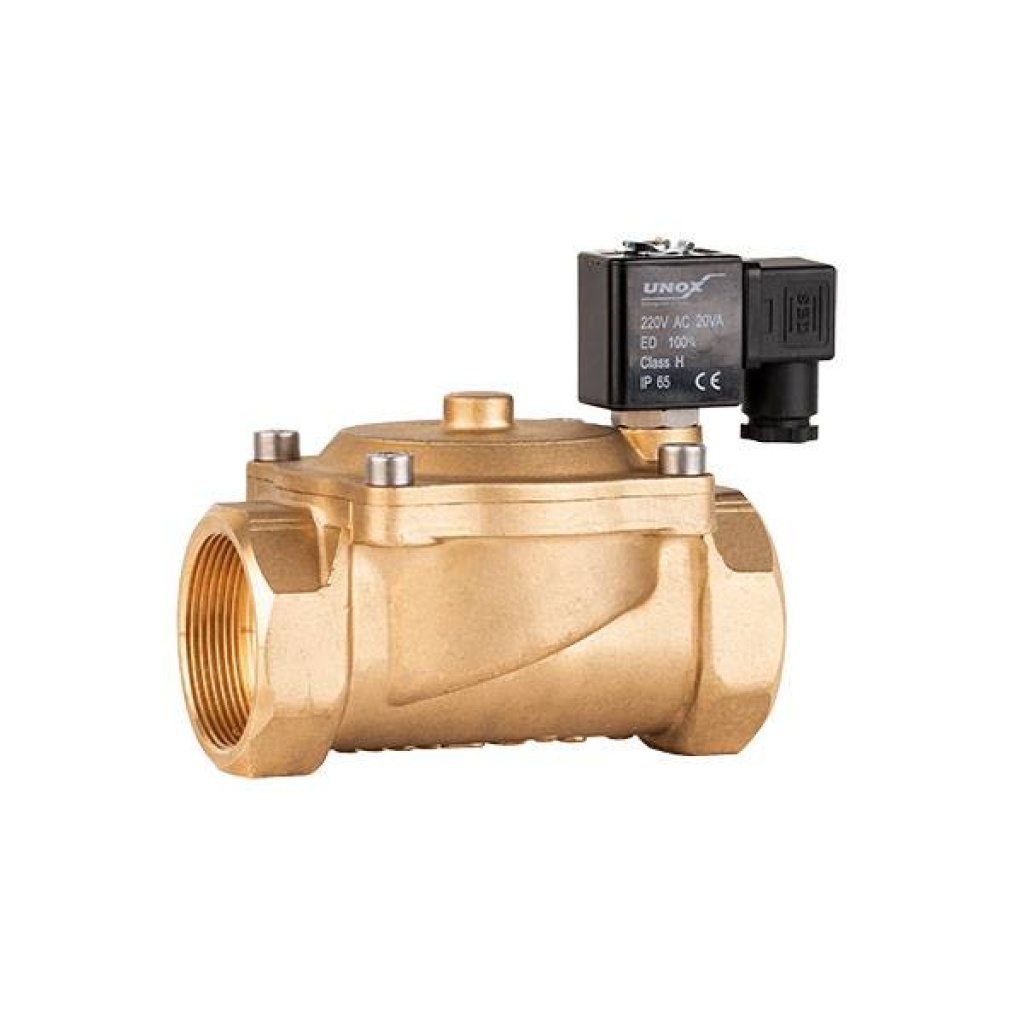

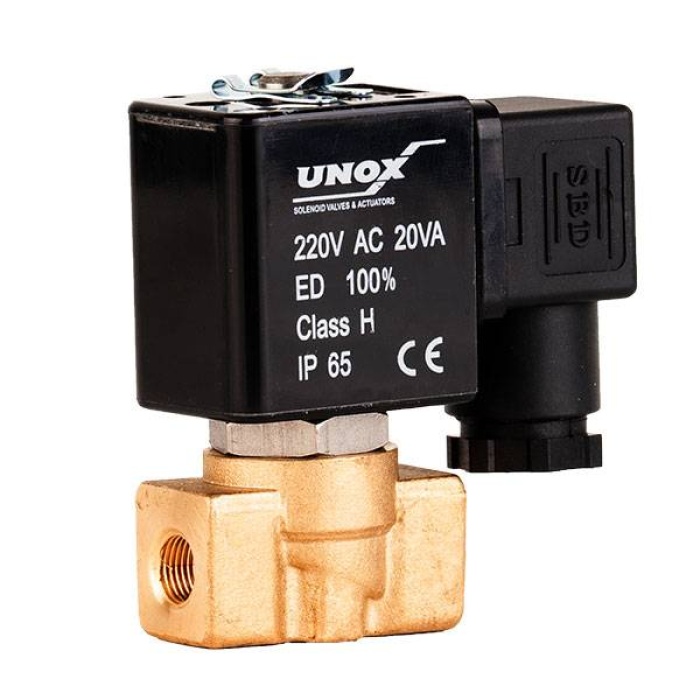

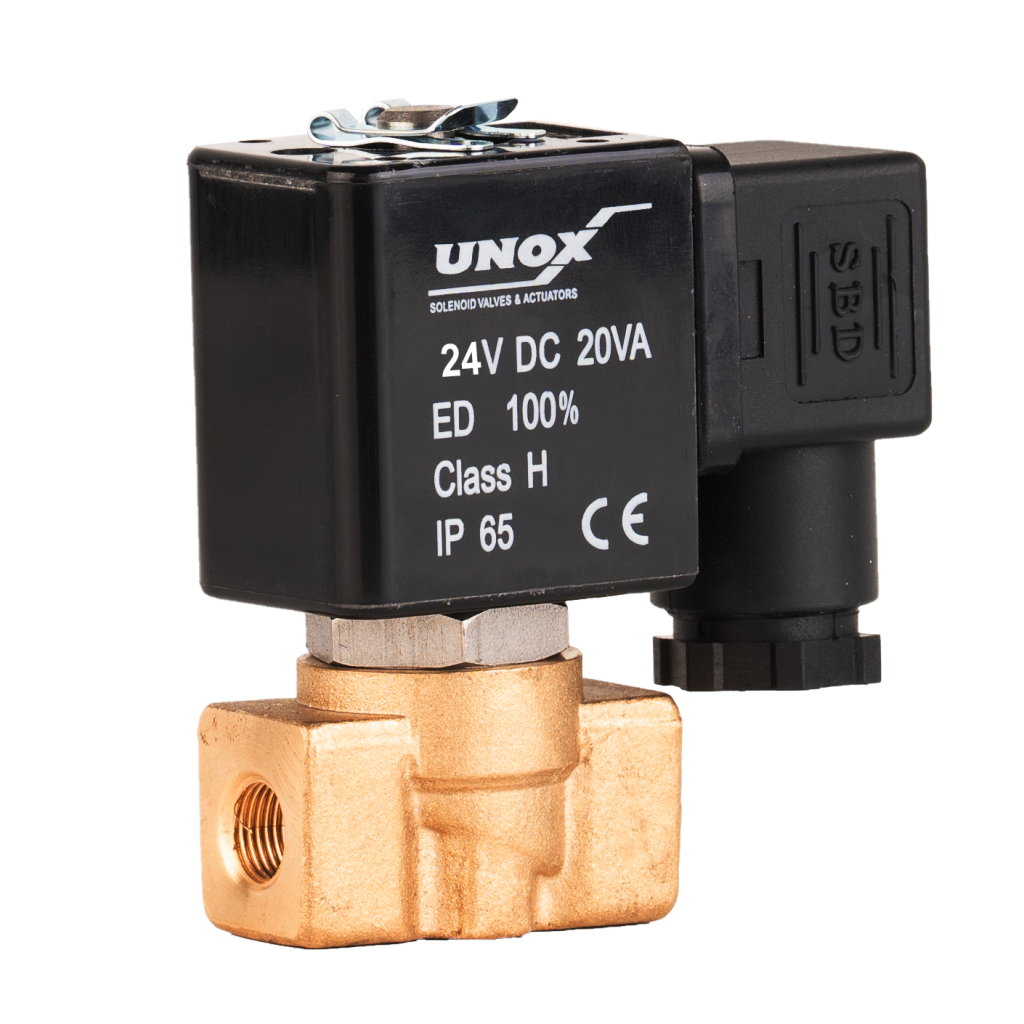

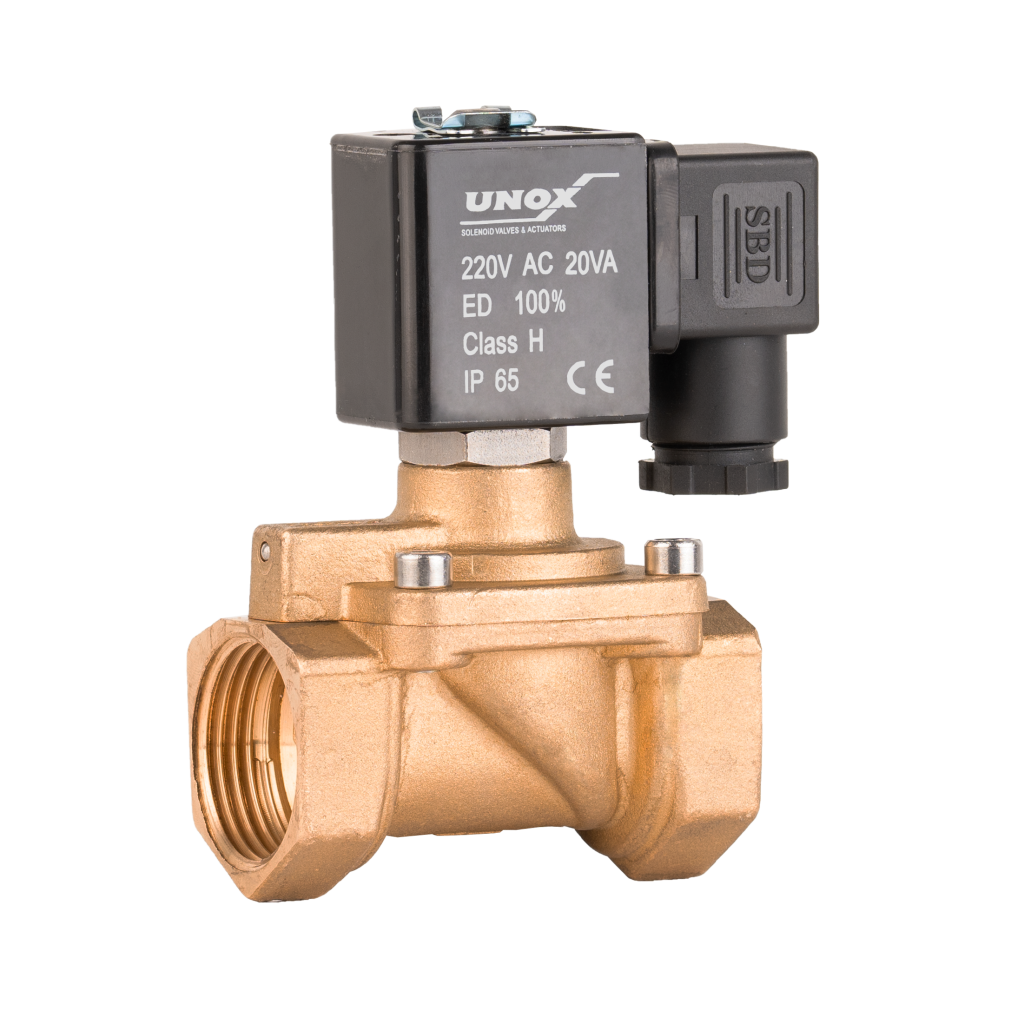

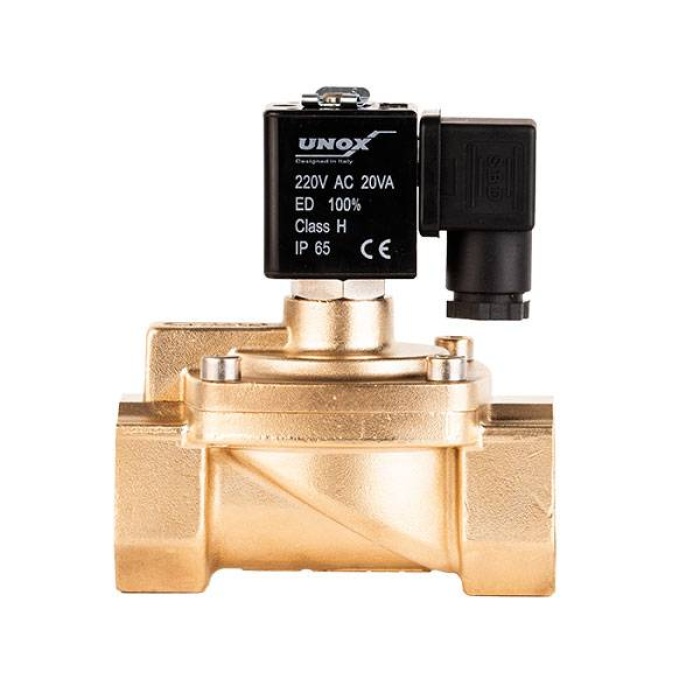

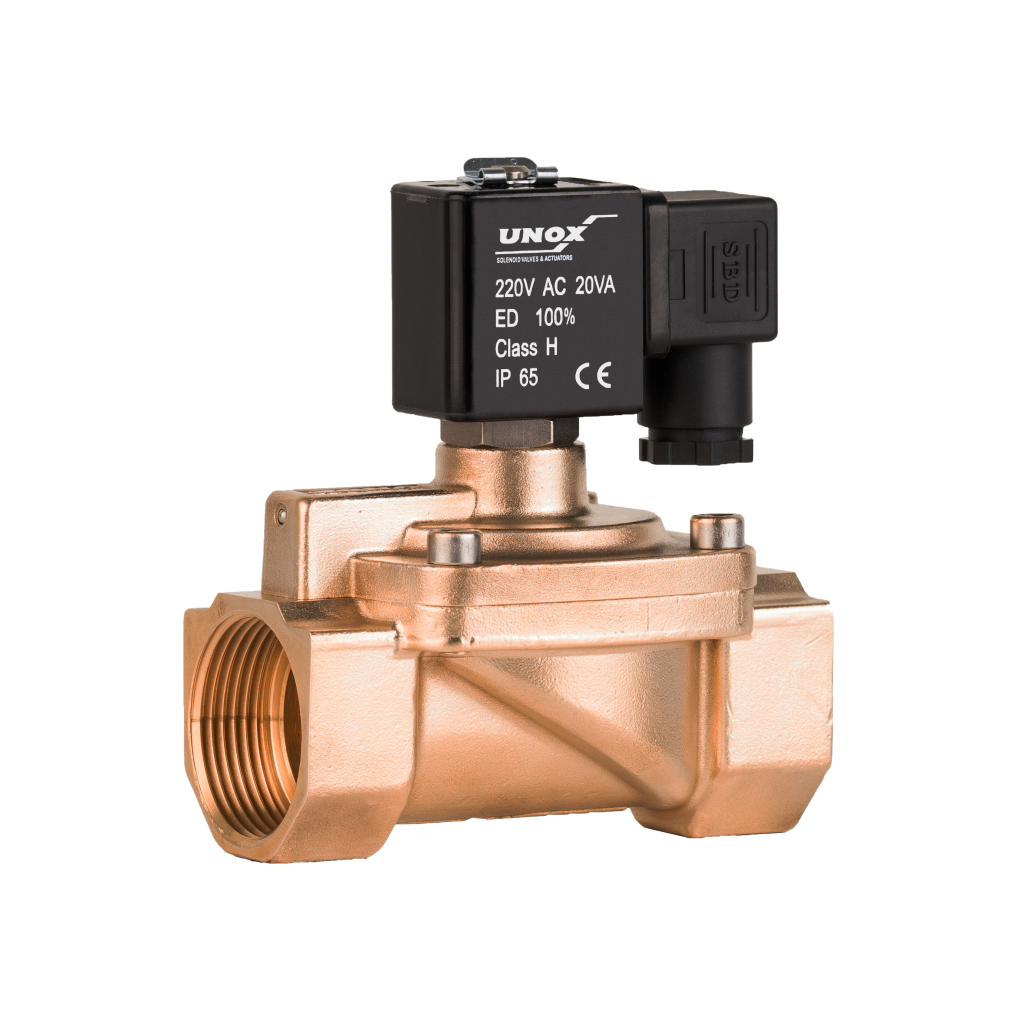

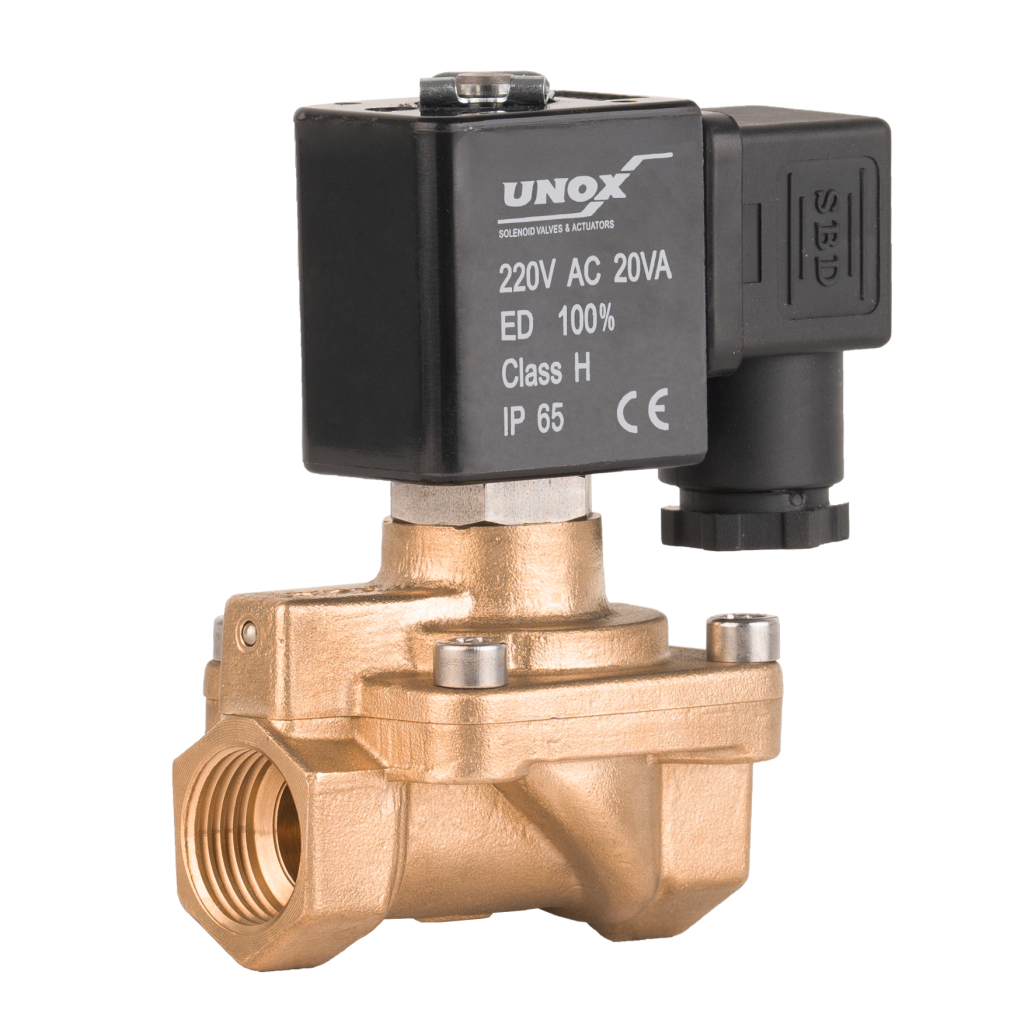

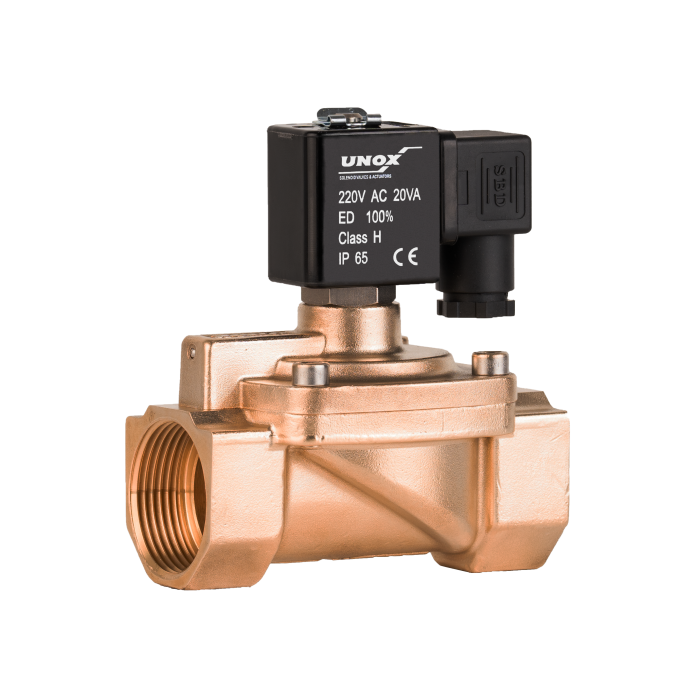

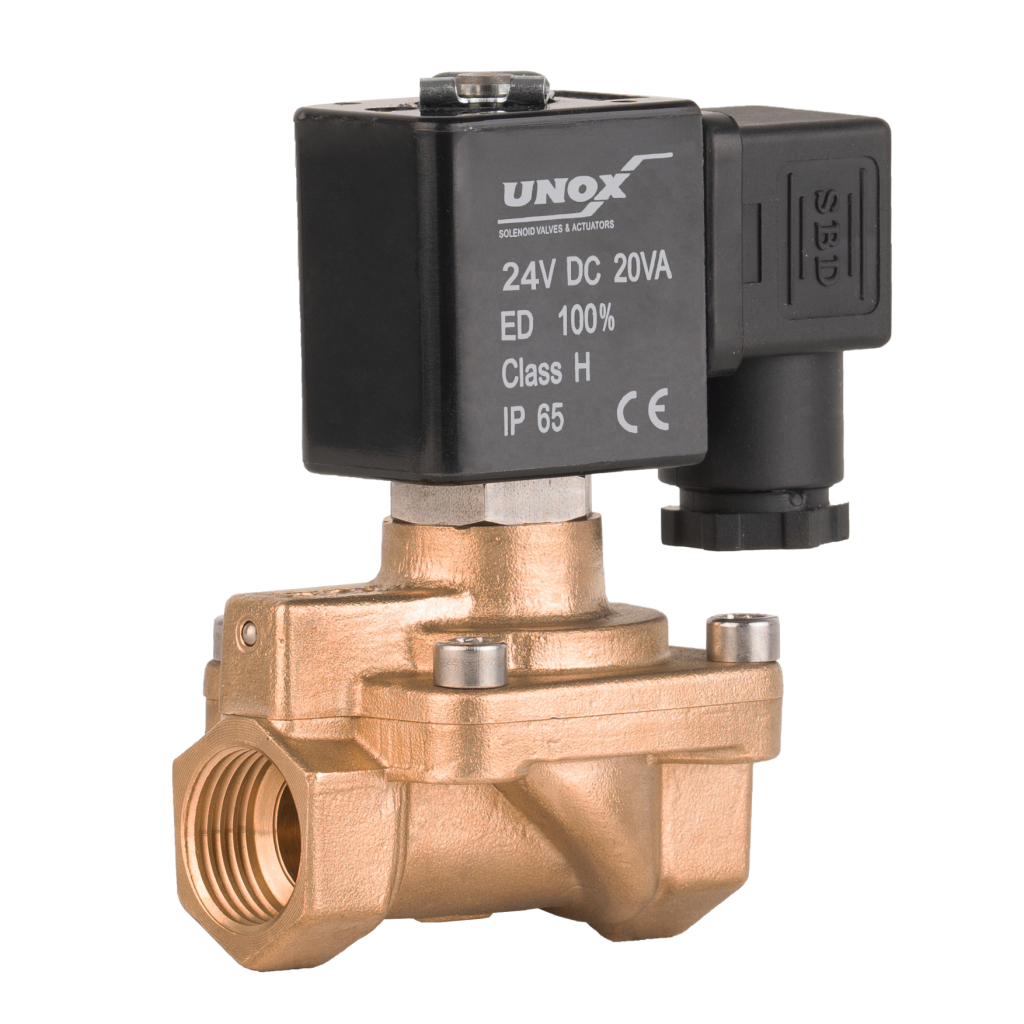

Buhar Solenoid Valf Nedir?
Buhar Solenoid Valf, buharın bir boru hattında bir yöne doğru hareketini sağlayan veya engelleyen bir elektromekanik valftir. Bu valf, solenoid adı verilen manyetik bir bobin tarafından kontrol edilir ve genellikle buhar kazanı gibi bir sistemde kullanılır. Buhar Solenoid valf, buharın doğru yönde hareketini sağlayarak sistemin verimini artırır ve güvenliğini sağlar.
Buhar Solenoid Valf Nerelerde Kullanılır?
Buhar Solenoid Valfler, yüksek sıcaklık (80°C – 180°C) içeren tesisatlara uygun olarak tasarlanmıştır. Buharın kontrol edilebilmesi için genellikle sanayi ve tesislerde kullanılır. Buhar sistemlerinde buharın dağıtımını kontrol etmek, buharın doğru bölgelere gönderilmesini sağlamak ve buharın akışını düzenlemek için kullanılabilir. Ayrıca, buharla çalışan cihazların işletilmesini ve buharın güvenli bir şekilde kullanılmasını sağlamak için de kullanılabilir.
Solenoid valfler; normalde kapalı (bobinden enerjiyi aldığında kapalı olan vanayı açmak üzere) ve normalde açık (bobinden enerjiyi aldığında açık olan vanayı kapatmak üzere) olmak üzere iki tip olarak imal edilmektedir.
Normalde Kapalı Durum Çalışma Sistemi
Normalde Kapalı Solenoid valf başlangıçta akışkanın geçişine izin verir. Valfin açılması için bobine gelen elektrik akımı ile bobin harekete geçerek çekirdeği yukarı doğru çeker ve orifis deliğinin ağzını açılır ve bu sayede yüksek basınç altındaki akışkan bypass deliğinden hızlı bir şekilde çıkışa ilerler. Bu ilerlemeyle birlikte içerideki basınç çok hızlı bir şekilde düşer ve içerde basınç farkı oluşur. Bu farktan dolayı diyafram yay kuvvetini yenerek yukarı doğru kalkar ve akışkan geçişine izin verilir bu sayede valf açık konuma gelmiş olur. Tüm bunlar çok kısa bir zaman içerisinde gerçekleşir. Ürünümüz en iyi verim alabilecek şekilde tasarlanmıştır.
Genel Özellikler
- Conta: PTFE / EPDM
- Kovan: Paslanmaz
- Gövde: Pirinç
- Çekirdek: Paslanmaz
- Sıcaklık: -10 / +180 °C
- Bobin: Soketli
Öneriler
Solenoid valfi bobin yukarıda kalacak şekilde monte ediniz. Tesisatta solenoid valften önce pislik tutucu gibi vs. filtreler kullanınız. Yüksek sıcaklıklar için daha dayanıklı diyafram ve conta malzemesi kullanmaktayız. Siparişlerde yüksek sıcaklık için diyafram ve conta isteğinizi belirtiniz.
Solenoid Valf Seçiminde Dikkat Edilmesi Gerekenler:
- Bobin kullanılacağı çalışma voltajına uygun seçilmelidir (AC-DC). Uygulanacağı yere göre koruma ve yalıtımı sağlanmalıdır. (Elektrik Hava geldiğinde açılıp, elektriği kestiğinizde tekrar kapalı pozisyonu alır)
- Kullanacağınız hat veya sistemde min.ve maks. basınç değerleri valfin seçiminde çok önemlidir.
- Akışkanın niteliği ve sıcaklığı valfin seçimine direkt etkendir
- Akışkanın yönü ile gövde üzerinde ok işareti aynı yönde olup montaja dikkat edilmelidir.
- Solenoid valf çekvalf işlevi görmediğinden ters basınçlarda akışkan geri akar. Bu durumlarda solenoid valften sonra bir çekvalf takmak bağlantı açısından doğrudur.
- Valfin takılı olduğu hat pisliklerinden arındırılmış olmalıdır.
| ÖLÇÜ | MODEL | ORİFİS(MM) | BASINÇ |
|---|
| 1/8" | BHR 1210 | 1 | 25 Bar |
| 1/8" | BHR 1210 | 1,8 | 25 Bar |
| 1/8" | BHR 1210 | 2,5 | 25 Bar |
| 1/8" | BHR 1210 | 3 | 16 Bar |
| 1/8" | BHR 1210 | 4 | 5 Bar |
| 1/8" | BHR 1210 | 5 | 1 Bar |
| 1/4" | BHR 1211 | 1 | 25 Bar |
| 1/4" | BHR 1211 | 1,8 | 25 Bar |
| 1/4" | BHR 1211 | 2,5 | 25 Bar |
| 1/4" | BHR 1211 | 3 | 16 Bar |
| 1/4" | BHR 1211 | 4 | 5 Bar |
| 1/4" | BHR 1211 | 5 | 1 Bar |
| 3/8" | BHR 1212 | 12 | 0.5-6 Bar |
| 1/2" | BHR 1213 | 14 | 0.5-6 Bar |
| 3/4" | BHR 1214 | 16 | 0.5-6 Bar |
| 1" | BHR 1215 | 17 | 0.5-6 Bar |
| 11/4" | BHR 1216 | 32 | 0.5-6 Bar |
| 11/2" | BHR 1217 | 40 | 0.5-6 Bar |
| 2" | BHR 1218 | 48 | 0.5-6 Bar |
