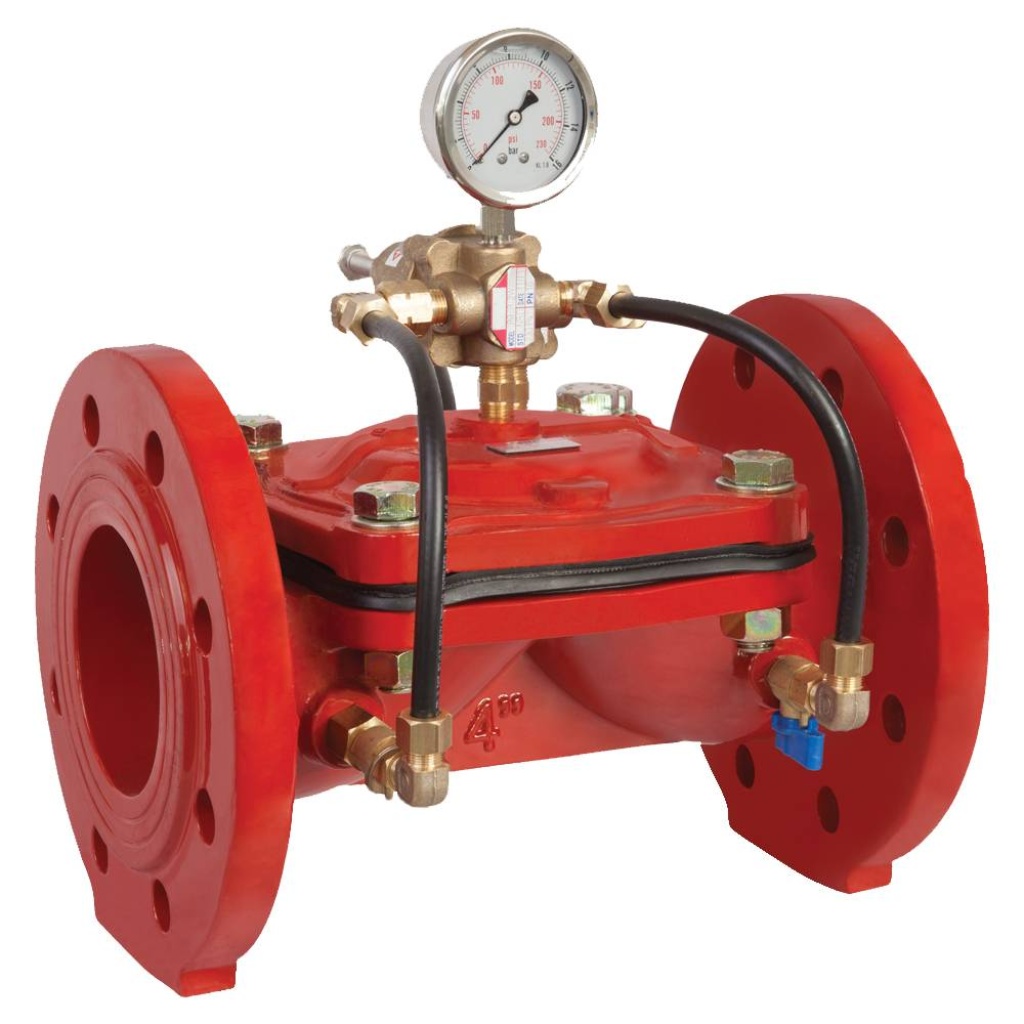

Basınç Düşürücü Kontrol Vanası Nedir?
Basınç düşürücü kontrol vanası, bir sistemdeki sıvının basıncını düzenlemek için kullanılan kontrol vanası türüdür. Talepteki dalgalanmalardan veya diğer dış etkenlerden bağımsız olarak, sistemde tutarlı bir basıncı korumak için genellikle endüstriyel ve ticari uygulamalarda kullanılır. Valf, istenen basıncı korumak için akışkanın valf içinden geçen akış hızını otomatik olarak ayarlayarak çalışır. Bu genellikle yay yüklü bir diyafram veya basınçtaki değişikliklere tepki olarak hareket eden kayan bir piston kullanılarak yapılır. Valf, özel uygulamaya bağlı olarak manuel olarak veya otomatik bir kontrol sistemi aracılığıyla kontrol edilebilir.
Basınç Düşürücü Kontrol Vanası Nasıl Çalışır?
Basınç düşürücü hidrolik kontrol vanaları, su iletim şebeke hatlarındaki yüksek basınç değerini istenilen daha düşük bir değere düşürmek için kullanılır. Basınç düşürücü kontrol vanaları, şebekedeki akış ve debi değişimlerinden etkilenmeden ayarlanan çıkış basınç değerini korur. Vana çapı seçimi yapılırken boru çapı dikkate alınmaz. Vana çapı boru çapının küçük veya bir büyük değerinde seçilebilir. Vana çapı seçimi yapılırken kavitasyon değerleri dikkate alınmalıdır.
Kontrol Vanası Nedir?
Kontrol vanası; bir kontrolörden gelen sinyalin yönlendirdiği şekilde akış geçidinin boyutunu değiştirerek akışkanı kontrol etmek için kullanılan vanadır. Kontrol vanaları, akışkanın bulunduğu tüm proseslerde basınç, sıcaklık, debi ve seviye kontrolü yapılmasını sağlar. Kontrol vanaları işletmelerde enerji harcanarak üretilen soğuk su, sıcak su, buhar, kızgın su, buhar ve gaz vb. akışkanları herhangi bir kayba uğramadan taşınabilmesini ve kontrol edilmesini sağlar.
Genel Özellikler
- Basınç düşürücü hidrolik kontrol vanası harici bir enerjiye ihtiyaç duymadan şebeke basıncı ile tam otomatik olarak çalışır.
- Kontrol vanası üzerinde kullanılan 2 yollu basınç düşürücü pilot vana şebekedeki debi değişimlerinden etkilenmeden çıkış basıncını istenilen değere düşürürler.
- Şebekedeki giriş basınç değeri, istenilen çıkış basınç değerinin altına düştüğünde vana kendini tam açar.
- Değişken debi değeri olan su iletim şebekelerinde mevcut basınç düşürücü kontrol vanası çapından daha küçük bir çaptaki basınç düşürücü kontrol vanası şebekeye by-pass hattı olarak bağlanması tavsiye edilir.
- Şebekede su olmadığında, vana kendini otomatik olarak kapatır.
- Hidrolik Kontrol Vanası
- Pilot Valf
- Pilot Valf Ayar Cıvatası
- Küresel Vana
- Pislik Tutucu
- İğne Valf
- Manometre
