Motorlu Oransal Kontrol Vanası Nedir?
Kontrol vanası; bir kontrolörden gelen sinyalin yönlendirdiği şekilde akış geçidinin boyutunu değiştirerek akışkanı kontrol etmek için kullanılan vanadır. Kontrol vanası, akışkanın bulunduğu tüm proseslerde basınç, sıcaklık, debi ve seviye kontrolü yapılmasını sağlar. Kontrol vanası işletmelerde enerji harcanarak üretilen soğuk su, sıcak su, buhar, kızgın su, buhar ve gaz vb. akışkanları herhangi bir kayba uğramadan taşınabilme ve kontrol edilmesini sağlar.
Oransal Çalışma Prensibi Nedir?
Oransal çalışma prensibi, istenen ayar noktası ile gerçek proses değeri arasındaki hatayla doğrudan orantılı olan bir kontrol sinyalinin kullanımına atıfta bulunan bir kontrol sistemi konseptidir. Diğer bir deyişle, kontrol sinyali hatanın boyutu ve yönü ile orantılı olarak ayarlanır. Bu tip kontrol sistemi, bir proses değişkenini belirli bir ayar noktasında veya belirli bir aralıkta tutmanın gerekli olduğu çeşitli uygulamalarda kullanılır.
Oransal kontrol sisteminde, kontrol sinyali, ayar noktası ile proses değerini karşılaştıran ve hatayı hesaplayan bir kontrolör tarafından üretilir. Kontrolör daha sonra sürece hatayla orantılı bir kontrol sinyali uygular. Kontrol sinyali genel olarak, proses değişkenini değiştirmek için bir sıvının akışını veya bir mekanizmanın konumunu ayarlayabilen valf gibi bir kontrol elemanı yoluyla uygulanır.
Genel Özellikler

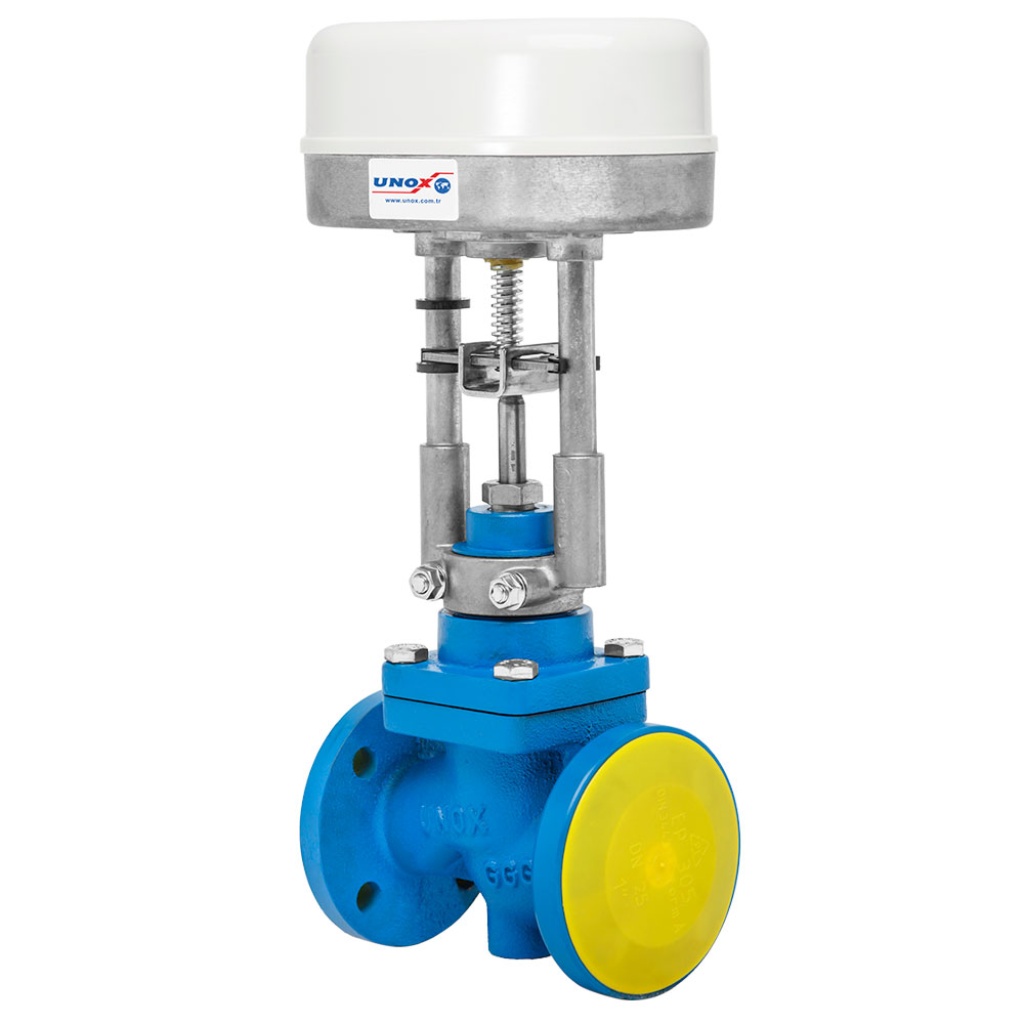

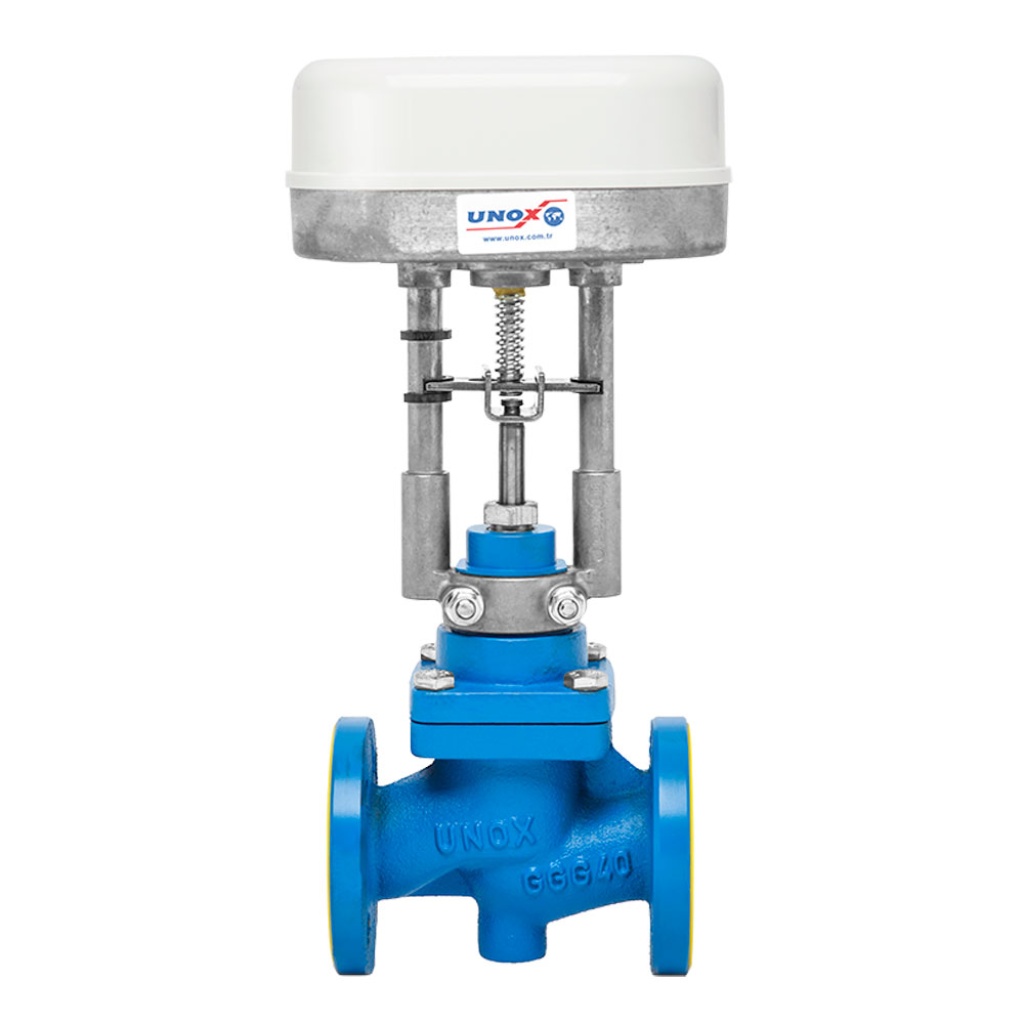

- Ürün: 2 Yollu Motorlu Oransal Kontrol Vanası (metal körük ilaveli)
- Ölçüler: DN15 / DN20 / DN25 / DN32 / DN40 / DN50 / DN65 / DN80 / DN100 / DN125 / DN150
- Kullanım Alanı: Basınçlı Buhar ve Kızgın Yağ Hatları
- Bağlantı Normu: Flanş bağlantısı(DIN1092-2)
- Basınç Sınıfı: PN25
- Max. Çalışma Sıcaklığı: 220 °C
- Boyun Sızdırmazlığı: Class VI-Metal Metale ve boyunda Metal körük-PTFE-Grafit
- Karakteristik: Eşit Yüzdeli – Lineer
- Kumanda Sinyali: 4-20mA – 0-10 VDC
- Feedback Sinyali: 4-20mA – 0-10 VDC
Enerji kesildiğinde bulunduğu konumu muhafaza eder.
Elektrik Motoru Özellikleri
- Besleme: 24 VAC – 24 VDC- 220 VAC (3 Noktalı Yüzer Kontrol)
- Tahrik Gücü: (N) 1000N – 2200N – 2500N – 3000N
- Strok: DN 15 – 50 için 20 mm ; DN 50-100 için 30 mm
- Strok Tamamlama Süresi: DN 15 – 50 için 20 Sn ; DN 50-100 için 30 Sn
Malzeme Özellikleri
- Gövde: GGG – 40.3 Sfero Döküm
- Kapak: GGG – 40.3 Sfero Döküm
- Boyun Bağlantı Parçası: ST44- 3 (S275J0)
- Aktüatör Gövdesi: AL6063 ENJ. – ABS Plastik
- Seat: 1.4571 Paslanmaz Çelik (AISI316)
